Cette option permet le paramétrage des équipements du système ORCHESTRA. Réglages effectués uniquement par l’installateur ou par l'administrateur global
Important : La mise à jour des paramètres se fait uniquement depuis le menu « Maintenance - Connexion – Transfert ».

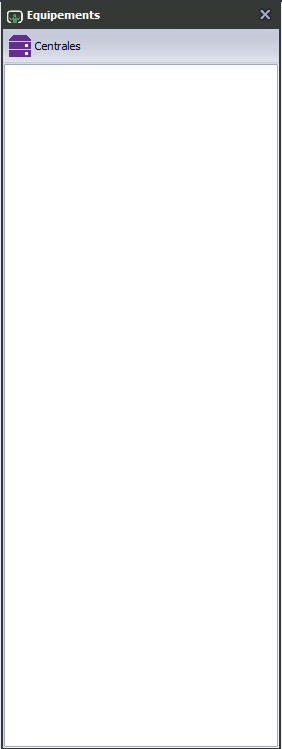

Si vous n’avez pas utilisé d’assistant de création de site ou vous n’avez pas transféré les équipements du site vers le PC, la liste est vide et vous devez ajouter le matériel manuellement. Cliquez sur le menu « Centrales » pour ajouter une centrale.

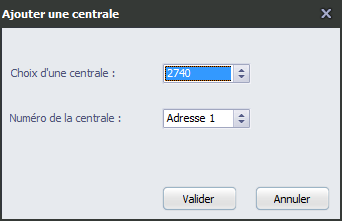

Sélectionnez le modèle de la centrale ORCHESTRA « 2740 » ou « 2720 » (centrales 2 ou 4 BUS). Vérifier le numéro de la centrale (1 à 10), puis valider votre choix.

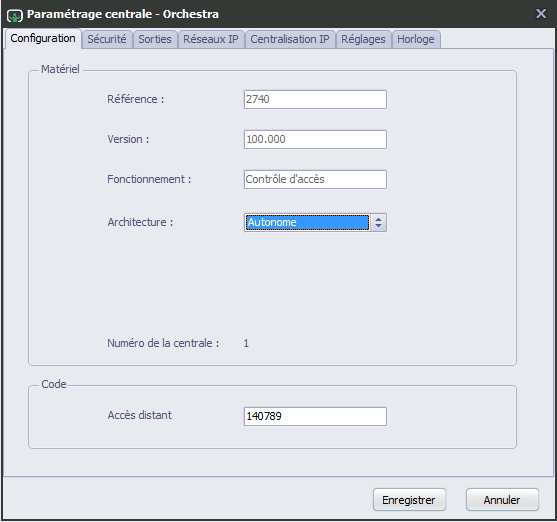

Une fenêtre de paramétrage de la centrale s’affiche, elle est composée de plusieurs onglets qui regroupent les paramètres par thèmes.
La fenêtre rappelle les informations sur la configuration de la centrale, vous ne pouvez pas modifier le modèle ou la version (la version est renseignée lors d’un transfert « Centrale vers PC », elle sert aussi à la connexion avec la centrale).

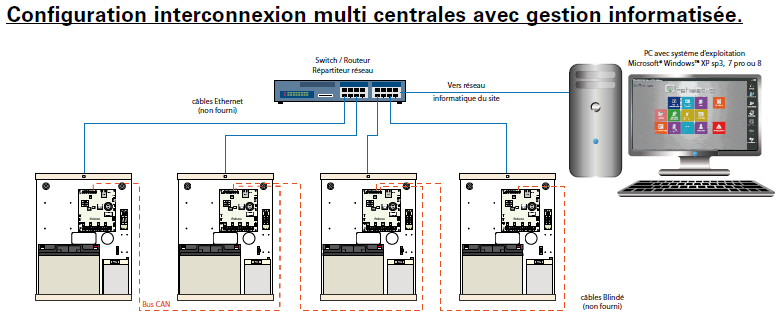

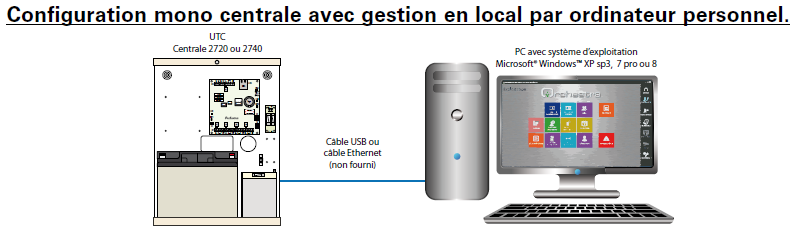

L’architecture de l’interconnexion des centrales est nécessaire si le site est composé de plusieurs centrales (la synchronisation des utilisateurs dans les zones Anti-Passback utilise cette liaison, réseau BUS CAN). Si vous ne souhaitez pas raccorder les centrales entres elles, régler l’architecture en mode autonome.
Le code d’accès distant sert à l’identification des connexions vers les centrales, il doit correspondre aux informations « Maintenance – Connexion – Identification ».

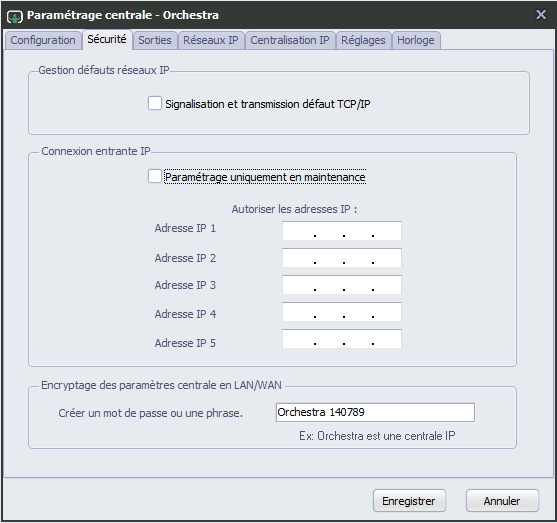

Vous pouvez élever le niveau de sécurité des connexions vers les centrales pour le paramétrage et les commandes :
Rappel : pour effacer les paramètres de sécurité, utiliser une connexion en USB ou faire un RAZ sur la centrale avec le Switch SW1 (Contacter votre installateur).
La signalisation et transmission des défauts TCP/IP n’est pas utilisée avec le contrôle d’accès (évolution avec le système intrusion). Les défauts de communication TCP/IP sont envoyés à la centralisation et activent une sortie de la centrale (voir paramétrage des sorties).
L’option paramétrage uniquement en mode maintenance n’est pas utilisée avec le contrôle d’accès (évolution avec le système intrusion).

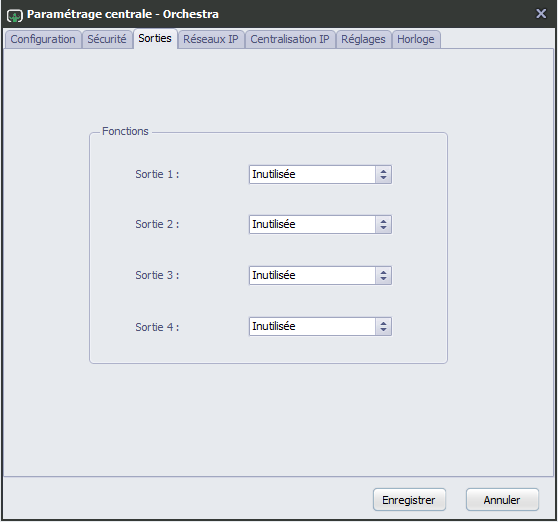

Chaque centrale possède 4 sorties transistorisées de signalisation non utilisées par défaut. Vérifier avec votre installateur les sorties raccordées à une signalisation. Sélectionner pour chaque sortie une fonction :
Après la disparition des défauts, les sorties sont rétablies.

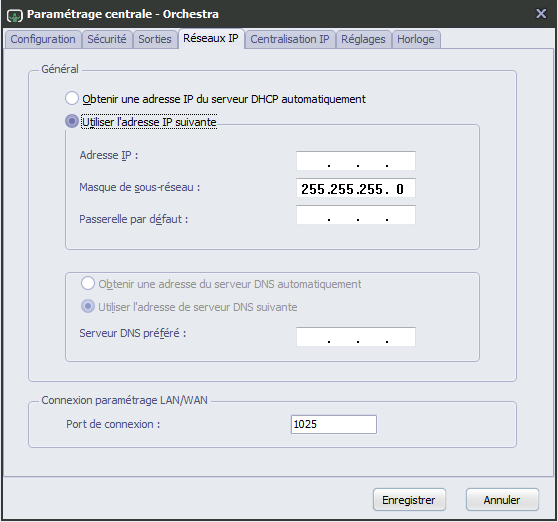

Pour fonctionner sur un réseau informatique, vous devez obligatoirement renseigner les informations de connexion réseau.
Avertissement : l’option « Obtenir une adresse IP du serveur DHCP automatiquement »n’est pas recommandée pour un usage permanent. Dans le cas contraire, demander à l’administrateur du réseau une adresse IP avec un bail permanent (fonction du serveur DHCP, Il faudra lui fournir les adresses MAC des centrales).
Utilisation d’une adresse IP fixe (recommandé), renseignez l'adresse IP que vous souhaitez utiliser ex : 192.168.10.33. Vérifiez la disponibilité de l'adresse (une adresse par centrale) et l'adresse IP de votre PC. Attention à la classe du réseau.
Il existe cinq classes d'adresses IP. Chaque classe est identifiée par une lettre allant de A à E.
Ces différentes classes ont chacune leurs spécificités en termes de répartition du nombre d'octets servant à identifier le réseau ou les centrales connectées à ce réseau. La plus courante est la classe C, elle permet d’adresser 255 centrales sur un même réseau. Les 3 premiers Octets sont fixes, le 4ème est modifiable. Le masque de sous réseau est obligatoire (255.255.255.0). En cas de doute, consultez l’administrateur réseau du site.
L’adresse IP de la passerelle n’est nécessaire que si la centrale doit communiquer avec le réseau public. (Cas d’une connexion externe de paramétrage ou d’une centralisation vers un ordinateur distant).
L’adresse IP du serveur DNS est nécessaire pour convertir un nom de domaine en adresse IP (ex : septam.fr correspond à l’adresse 91.90.100.42). Si la centrale gère son horloge avec un serveur de temps Internet (SNTP avec un nom de domaine), il faut impérativement indiquer l’adresse du serveur DNS
Le port de connexion indique la voie de communication entre 2 équipements informatiques, une centrale et un ordinateur par exemple. Sur un réseau local le port peut être identique (par défaut 10025). Sur un réseau public, définissez avec l’administrateur réseau les règles de routage de chaque port (un port par centrale). Important : le logiciel communique individuellement avec chaque centrale.
Vérifier l’exactitude des informations dans le menu « Maintenance – Connexion – Identification »

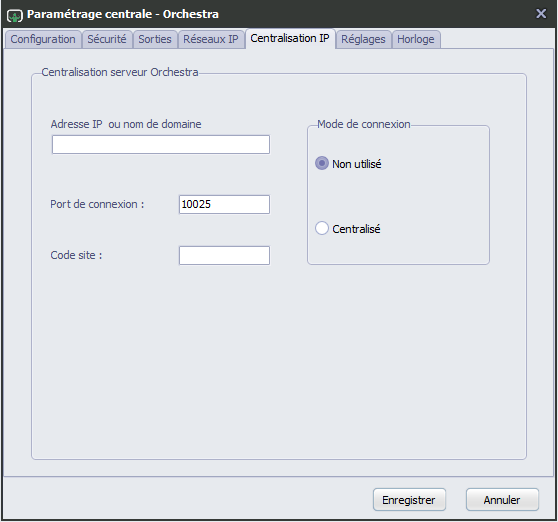

Chaque centrale transmet en temps réel les événements du système vers un ordinateur. La centralisation des événements peut-être en local ou à distance. Les paramètres nécessaires sont :
Le libellé sert dans la notification des centrales connectées en centralisation et s’affiche sur les claviers intrusion (évolution).

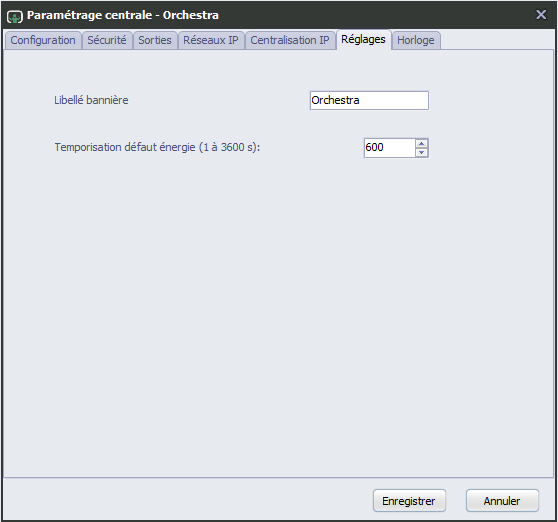

Le réglage de la signalisation du défaut électrique est ajusté avec la « Temporisation défaut énergie », le réglage est compris entre 1 à 3600 secondes. Par défaut (600s).
Recommandation : vérifier l'heure de votre ordinateur. Elle joue un rôle important pour la centralisation des événements. Vous pouvez endommager votre base de données et il deviendrait impossible de traiter correctement l'historique de votre site. Les événements sont horodatés et stockés suivant l'heure de réception.

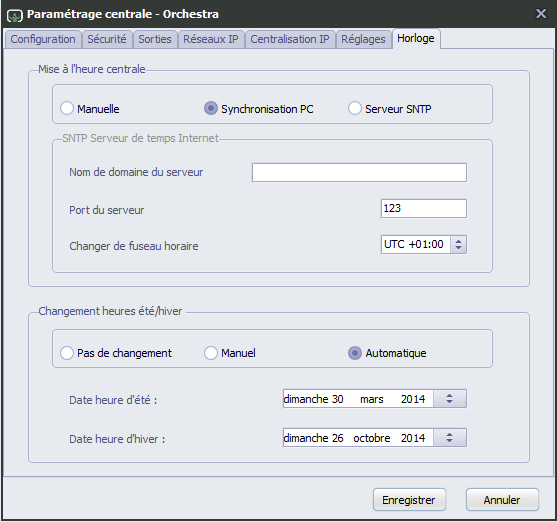

Un système de contrôle d’accès possède une horloge interne qui peut dériver dans le temps, la mise à l’heure est possible de trois façons :
Le changement d’heures Eté/Hiver consiste à renseigner la date de changement de l’heure d’été et de l’heure d’hiver. Vous pouvez choisir 3 méthodes :
La société Septam ne serait être tenue pour responsable d'un décalage des horloges ou des désagréments occasionnés par les horloges.
Après avoir enregistré une centrale dans la base de données, la centrale est ajoutée dans la liste des équipements. En sélectionnant une centrale avec le menu « Centrales »ou avec un clic sur le bouton droit de la souris, vous pouvez modifier ou supprimer cette dernière. La suppression d’une centrale n’est possible que si tous les modules rattachés à ces bus sont supprimés.

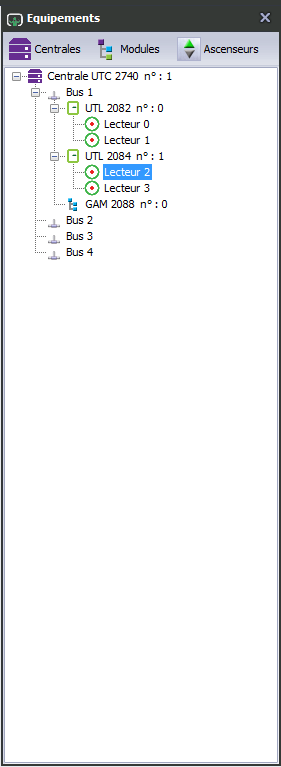

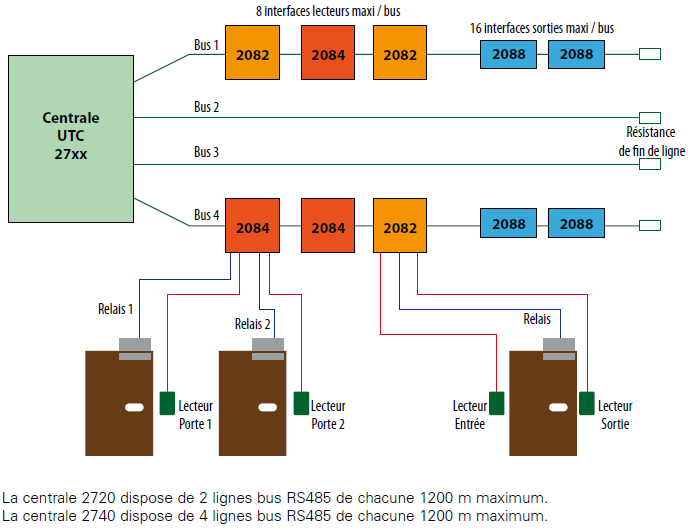

Pour ajouter des modules (UTL ou GAM) sur les bus de la centrale. Sélectionner un nœud (Bus) et cliquez sur le menu « Modules » pour ajouter un équipement.
Sélectionnez le modèle de l’équipement :
Vérifier l’adresse du module (UTL de 0 à 7 ou GAM de 0 à 15), puis valider votre choix. Les modules sont ajoutés dans la liste des équipements.
Pour modifier ou supprimer un élément sélectionné de la liste, faites un double clic ou faites un clic droit sur la souris ou utiliser le menu. Cas particulier du paramétrage des UTL 2082-2084, vous devez sélectionner les lecteurs.

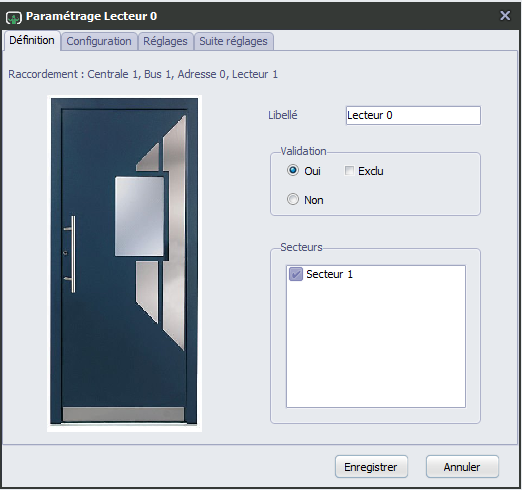

Une fenêtre de paramétrage du lecteur s’affiche, elle est composée de plusieurs onglets qui regroupent les paramètres par thèmes. Les paramètres des UTL 2082 et des UTL 2084 sont sensiblement différents :

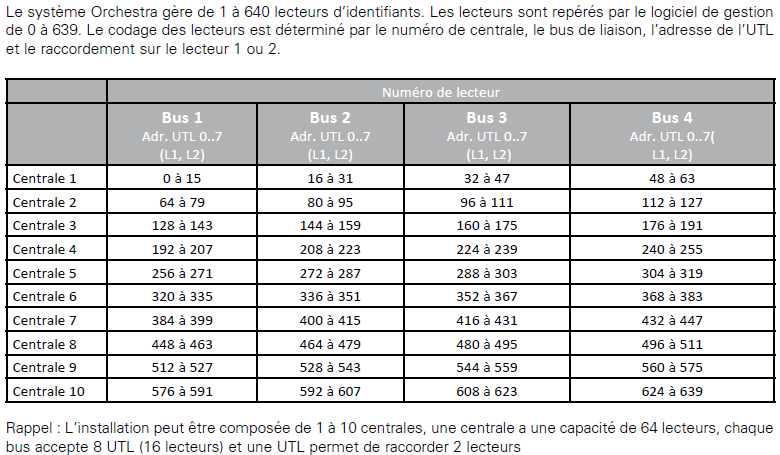

Les lecteurs sont ajoutés dans la base de données, par défaut le libellé correspond à « Lecteur » suivi d’un numéro. Le numéro correspond à une valeur du tableau ci-dessus suivant son raccordement sur le site.

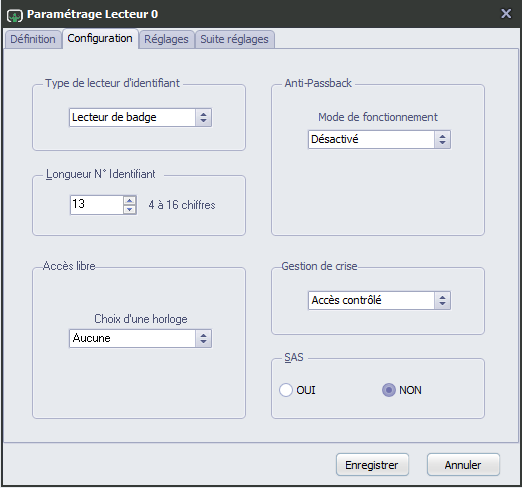

La configuration fixe le mode de fonctionnement du lecteur :
Fonction SAS : Solution mixte de câblage et de paramétrage. Si le lecteur est utilisé dans un SAS, valider l’option.

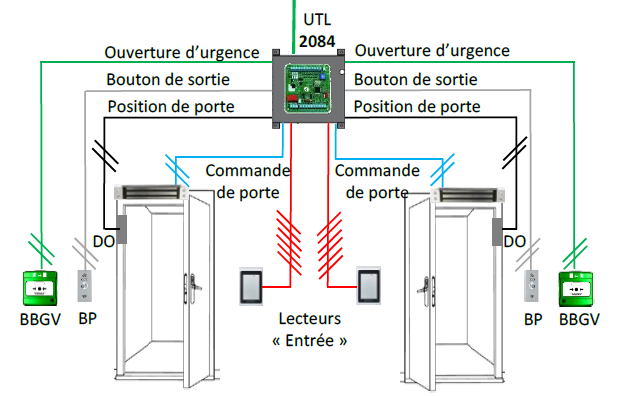

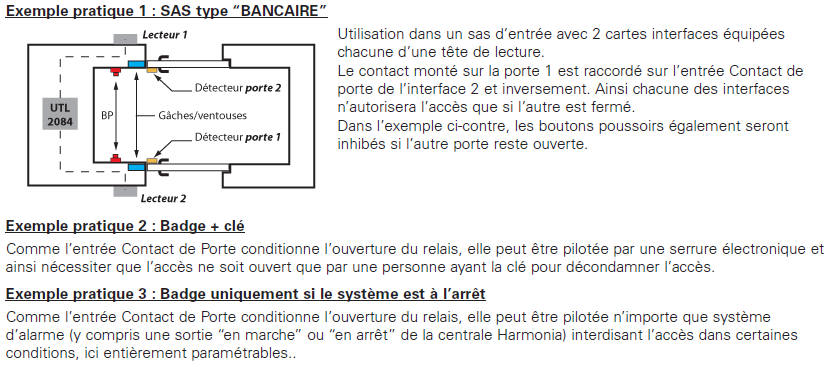

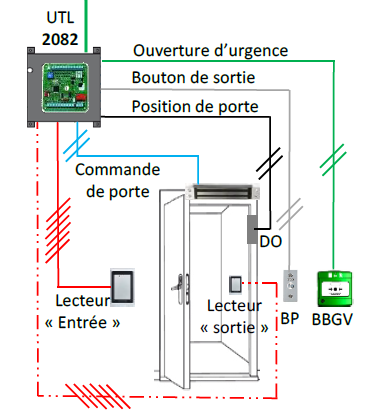

Le contact de porte ou le détecteur d’ouverture joue un rôle essentiel pour la surveillance d’un accès. Il fournit les informations d’ouverture et de fermeture de l’issue. Sauf cas particulier, raccorder le contact de porte pour s’assurer que l’issue est bien fermée. La position de l’issue gère :

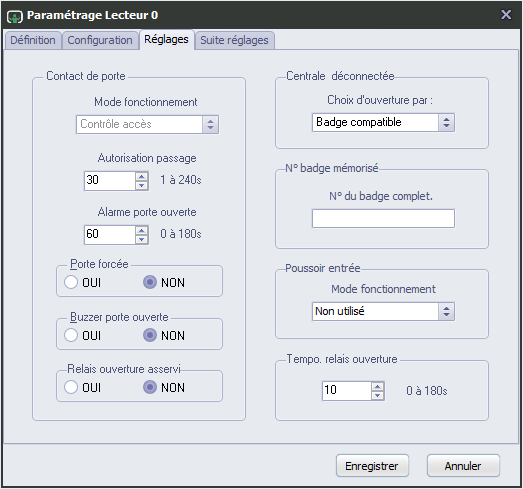

L’option Centrale déconnectée permet de choisir le mode de fonctionnement du lecteur en cas de défaut de liaison avec la centrale (mode secours). Choisissez dans la liste un mode d’accès :
Le N° de badge mémorisé, entrez le numéro de badge qui sera autorisé en cas de rupture de liaison avec la centrale (mode secours -> badge mémorisé). Ceci permet de choisir la personne autorisée en mode secours. Un seul badge peut être déclaré.
Le Poussoir d’entrée sert à ouvrir l’accès depuis l’extérieur. Choisissez dans la liste, l’action à effectuer :
La temporisation du relais d’ouverture définit la durée de la commande d’ouverture de l’accès, elle fonctionne suivant 2 modes :
Compatible :
Sur le logiciel Orchestra, pour utiliser la fonctionnalité des badges avec code site. Il faut le paramétrer au niveau des UTLs (2082/2084). Tout d’abord, le choix d’ouverture quand la centrale est déconnecté doit être différent de "Badge mémorisé", puis il faut renseigner le type de format spécifique à utiliser dans le champ du "numéro du badge mémorisé" (voir tableau ci-dessous). Lorsque l’on renseigne un code site après le type de format spécifique, celui-ci sera comparé avec celui remonté lors du badgeage et l’identifiant sera remonté si le code site est identique, sinon un identifiant « 0 » sera remonté pour signaler un code site différent.
Quand aucun code site n’est renseigné, un simple masquage du code site est effectué et seul l’identifiant est remonté.
Liste des formats spécifique :
Exemple de paramétrage :

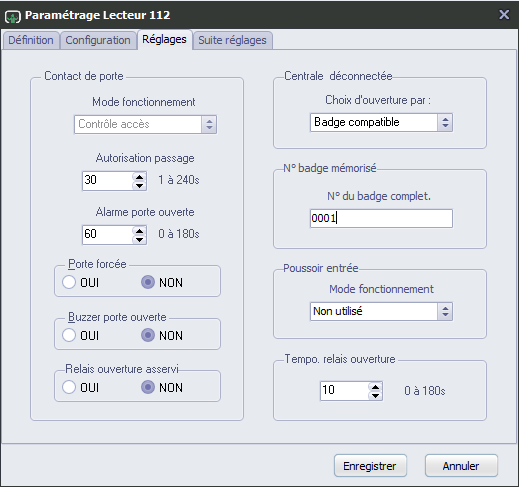

Les identifiants remontés seront au format wiegand 26 bits (0001) avec le code site enlevé.

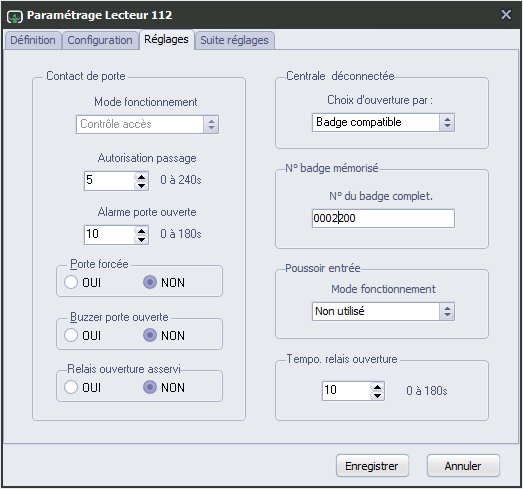

Les badges remontés seront au format wiegand 37 bits (0002) avec le code site enlevé si celui-ci vaut "200" sinon un identifiant "0" sera remonté pour signaler une erreur.
Durée de passage d’une personne accompagnée utilisant ce lecteur. L’accès de l’utilisateur est valide, si un accompagnateur le précède. La durée détermine le laps de temps entre le passage de l’accompagnant et le passage de l’accompagné sur le même lecteur. Passé ce délai, l’accès est refusé à l’utilisateur.

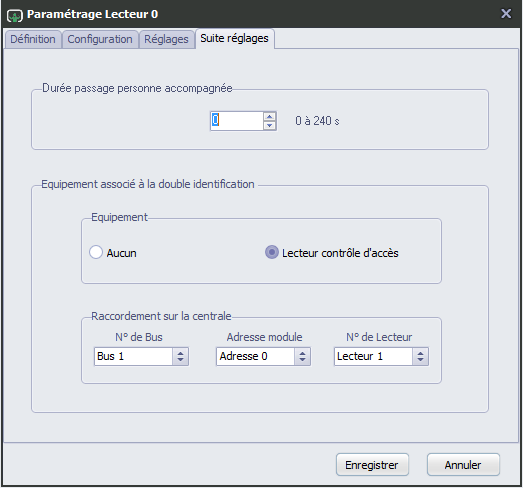

Equipement associé à la double identification n’est visible que si dans l’onglet « Configuration » le type de lecteur d’identification « Lecteur double identification » est sélectionné. En cochant « Aucun » dans « Équipement », la double identification est faite sur le même lecteur (ex : proximité et clavier). En cochant « Lecteur contrôle d’accès », vous devez renseigner où le deuxième lecteur est raccordé sur la centrale (les 2 lecteurs doivent être raccordés sur la même centrale).Le lecteur principal est toujours de type badge, le deuxième lecteur peut être de type badge, clavier, biométrique ou autre.

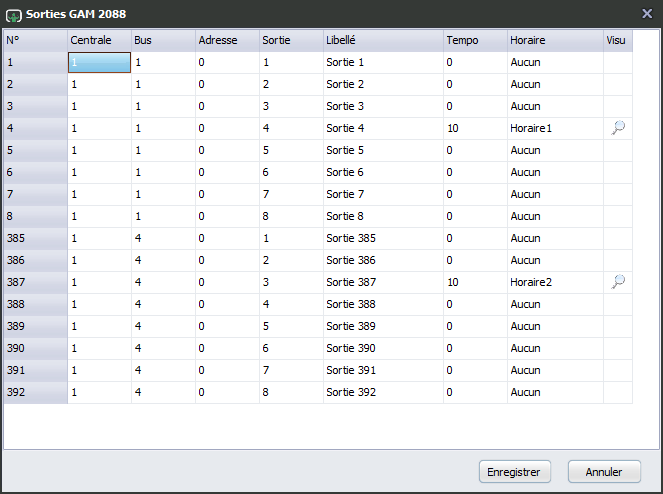

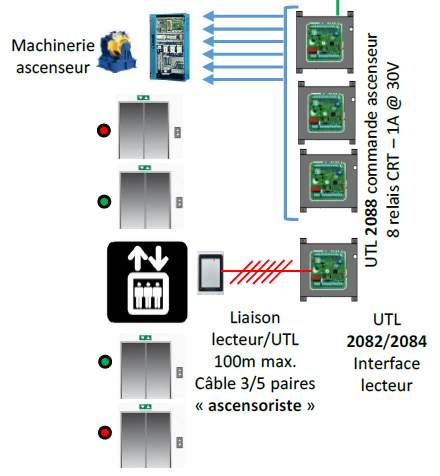

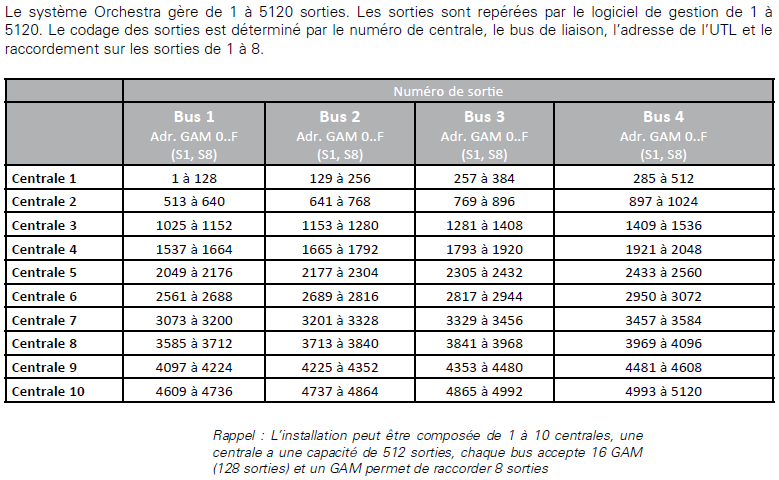

Paramétrage sorties GAM (gestion d’ascenseurs)
La temporisation de maintien du bouton sélectionné est comprise entre 1 et 240 secondes. Une temporisation de 0 n’a aucune action sur la platine de boutons.
Les horaires activent automatiquement les boutons de la platine ascenseur à des heures précises. L’accès aux étages en mode libre est autorisé à toutes les personnes. Choisissez un horaire d’automatisme dans la liste pour une ou plusieurs sorties. Utilisez la loupe pour consulter la grille horaire sélectionnée.
